Устройство микроскопа. Микроскопия в светлом поле. Устройство микроскопа

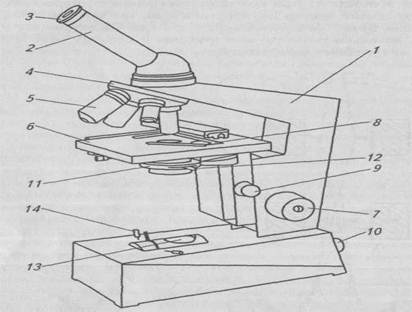

Микроскопия в светлом поле осуществляется в проходящем свете. При выполнении заданий настоящего практикума каждый студент работает с микроскопом (рис. 1).

Рис. 1. Микроскоп

В микроскопе различают механическую, оптическую и осветительную части.

Механическая часть включает штатив, предметный столик, тубус и систему винтов для передвижения элементов микроскопа. Штатив состоит из основания и неподвижно привинченного тубусодержателя. В верхней части штатива расположены тубус 2, куда вставляется окуляр 3, и револьверное устройство 4, состоящее из двух пластин. Нижняя пластина вращается и имеет гнезда для объективов 5, верхняя закреплена неподвижно.

Предметный столик 6 передвигается в вертикальном направлении с помощью макро- микровинта 7. Следует отметить, что пользоваться этим винтом надо очень осторожно, поскольку в микроскопе макро- и микрофокусировки совмещены. Диапазон перемещения грубой наводки составляет 20мм, что соответствует 4,5 оборота макро- микровинта. Механизм точной наводки можно привести в действие в любом положении грубой наводки с помощью изменения направления вращения того же винта.

На предметном столике имеется объектоводитель для предметного стекла 8. С помощью висящих коаксиальных кнопок, расположенных слева под предметным столиком, осуществляется перемещение объектоводителя в продольном и поперечном направлениях. Рядом с макро-микровинтом расположен винт конденсора 9, обеспечивающий его расположение на нужной высоте.

В микроскопе имеются объективы, дающие увеличение в 3,2, 10 и 40 раз, предназначенные для работы с сухими системами, и объектив с черной полосой для иммерсионной системы, дающей увеличение в 100 раз.

При работе с иммерсионным объективом, после установки света, при малом увеличении выбирают участок на препарате, на выбранное место наносят каплю кедрового масла и осторожно погружают в нее фронтальную линзу объектива 100х. По окончании работы остатки масла с этой линзы удаляют, тщательно протирая ее мягкой тканью.

Осветительный аппарат находится под предметным столиком и включает (см. рис. 1):

- источник света в виде миньона. Данная лампочка вмонтирована внутри подставки, ее яркость можно регулировать при помощи реостата 10, расположенного на задней панели, там же расположен тумблер включения микроскопа в сеть;

- конденсор Аббе; апертуру конденсора можно регулировать, открывая и закрывая диафрагму конденсора при помощи рычажка 12. Конденсор Аббе состоит из двух линз, заключенных в металлическую оправу и предназначенных для собирания лучей света, идущих от зеркала;

- отражающее зеркало, которое можно увидеть в окошко 13. Количество лучей, попадающее на зеркало, можно регулировать при помощи диафрагмы светового поля. Рычажок диафрагмы обозначен позицией 14.
